Tqil-Sistema ta' Paviment Mgħolli għal Kamra tas-Server tat-Tagħbija|FineCo Globali

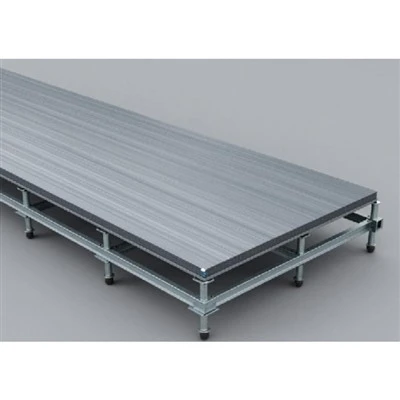

Is-Sistema tal-Art Mgħollija tal-Kamra tas-Server tat-Tagħbija ta' FineCo Heavy-hija mfassla għal ċentri tad-dejta ta'-densità għolja, kmamar tas-server tal-intrapriżi, u spazji tekniċi-kritiċi tal-missjoni. Iddisinjata biex tappoġġja tagħbijiet ikkonċentrati minn blade servers, mainframes, u unitajiet ta 'distribuzzjoni tal-enerġija tqila (PDUs), din is-sistema tutilizza materjali tal-qalba densi magħluqa f'qoxra tal-azzar iwweldjati.
Karatteristiċi Ewlenin
Reżistenza għat-Tagħbija Għolja:Strutturi tal-azzar iwweldjati u qlub interni densi jipprevjenu deformazzjoni permanenti taħt tagħbijiet konċentrati li jaqbżu l-2,500 lbf (11.1 kN).
Dissipazzjoni kkontrollata tal-ESD:Laminati tal-wiċċ iżommu reżistenza elettrika kontinwa ta '1 × 10⁶ sa 1 × 10⁹ ohms biex jipproteġu l-ħardwer sensittiv tal-IT.
Grid ta' Sottostruttura Riġida:Pedestalli ta'-gauge tqil u bolt-fi stringers jissakkru pannelli f'matriċi fissa, u jeliminaw iċ-ċaqliq laterali u ċ-ċaqliq tal-pannelli.
Tolleranza tal-Leveling Vertikali:L-irjus tal-pedestall jipprovdu firxa ta 'aġġustament vertikali ta' ± 25 mm biex jikkumpensaw għal subfloors irregolari tal-konkrit.

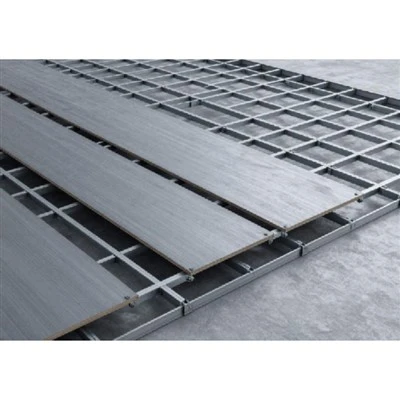

Struttura tas-Sistema
Installazzjoni kompluta tikkonsisti f'erba' komponenti ta' trasferiment ta' tagħbija-qalba:
Aċċess għall-Panewijiet tal-Art:Moduli ta' 600 × 600 mm li fihom reżistenza tal-folja tal-azzar ta' fuq-iwweldjati ma' taġen tal-qiegħ iffurmat, mimlija b'konkrit ħafif jew sulfat tal-kalċju ta'-densità għolja.
Assemblaġġi tal-Pedestall:Vireg bil-kamin tal-azzar elettro-galvanizzat, pjanċi tal-bażi ta' 100 × 100 × 4 mm, u die-heads bil-vibrazzjoni-damping gaskets.
Bolt-Fi Stringers:Irrombla-kanali tal-azzar iffurmati li jissakkru fuq l-irjus tal-pedestall biex jiffurmaw matriċi tal-grilja riġida għal stabbiltà laterali mtejba.
Trims u Gaskits tal-Perimetru:Qafliet mekkaniċi u siġilli tal-fowm ta'-ċellula magħluqa li jipprevjenu t-tnixxija tal-arja u jrażżnu r-reżonanza akustika.
Speċifikazzjonijiet Tekniċi
|
Punt ta' Speċifikazzjoni |
Panel ta 'l-Azzar Standard + Qalba tal-Konkrit |
Qalba ta'-Densità Għolja tas-Sulfat tal-Kalċju |
|
Dimensjonijiet tal-Panew |
600 × 600 × 35 mm |
600 × 600 × 36 mm |
|
Tagħbija Konċentrata |
4.45 kN - 11.12 kN (1,000 - 2,500 lbf) |
Sa 13.34 kN (3,000 lbf) |
|
Tagħbija Uniformi (UDL) |
12,000 N/m² sa 18,000 N/m² |
16,000 N/m² sa 20,000 N/m² |
|
Fattur ta' Sigurtà |
Ikbar minn jew ugwali għal 3.0× Tagħbija Aħħari |
Ikbar minn jew ugwali għal 3.0× Tagħbija Aħħari |
|
Deflessjoni taċ-Ċentru |
Inqas minn jew ugwali għal 2.0 mm f'tagħbija massima kkonċentrata |
Inqas minn jew ugwali għal 1.5 mm f'tagħbija massima kkonċentrata |
|
Reżistenza tal-wiċċ |
10⁶ - 10⁹ Ω (HPL / PVC konduttiv) |
10⁶ - 10⁹ Ω (HPL / PVC konduttiv) |
|
Klassifikazzjoni tan-Nar |
Fjammi mifrux 0, Duħħan Żviluppat 0 (ASTM E84) |
Klassi A / Mhux-combustible (EN 13501-1) |
Prestazzjoni Sismika
Kompatibilità tal-qafas braced:Jappoġġja twaħħil ta' stringer sismiku tqal u cross-diagonali għall-konformità taż-Żona 4 jew tal-Kategorija D-F tad-Disinn Sismiku.
Ittestjar tat-Tagħbija Dinamika:Ittestjat taħt tagħbijiet laterali ċikliċi biex jipprevjenu xkaffar strutturali u jżommu l-allinjament waqt avvenimenti sismiċi.
Qfil pożittiv:Bolt-fi stringers waħħal il-pannelli kontra ċaqliq 'il fuq ikkawżat minn differenzjali ta' pressjoni jew rogħda.
Applikazzjonijiet Tipiċi
- Iperscale u Ċentri tad-Data Intrapriża
- Ċentri ta' Swiċċjar tat-Telekomunikazzjoni
- Ċentri tal-Operazzjonijiet tan-Netwerk (NOC)
- Kmamar tal-UPS u tal-Battery Backup
- Kmamar tal-Kontroll Industrijali Kritiċi
Installazzjoni u Personalizzazzjoni
Għoli tal-Art Lest (FFH):Firxa standard minn 300 mm sa 1,200 mm għal plenums HVAC taħt l-art u trejs tal-kejbils.
Pannelli mtaqqba:Moduli tad-distribuzzjoni tal-fluss ta 'l-arja b'erja miftuħa ta' 25% sa 55% u umidifikaturi li jiżżerżqu aġġustabbli.
Qtugħ u Grommets:Fabbrika jew sit-qatta' fetħiet tal-kejbil b'siġilli tal-pinzell biex tevita telf ta' arja kkundizzjonata.
Preparazzjoni tas-subfloor:Jeħtieġ subfloors tal-konkos nadif ittrattat b'sealer akriliku kontra t--trab qabel l-installazzjoni tal-pedestall.
Standards u Kwalità
CISCA:Metodi ta 'ttestjar ta' tagħbija konċentrati, rolling, u aħħari.
EN 12825:Linji gwida dwar il-prestazzjoni u l-klassifikazzjoni tal-artijiet mgħollija.
ASTM E84 / UL 723:Karatteristiċi tal-ħruq tal-wiċċ għall-materjali tal-bini.
ISO 9001:2015:Sistemi ta' ġestjoni tal-kwalità li jirregolaw it-traċċar tal-materja prima u t-tolleranzi awtomatizzati tal-iwweldjar fuq il-post-.
Manifattura u Appoġġ għall-Proġett
Kapaċità tal-Produzzjoni:Linji awtomatizzati tal-ittimbrar u welders tar-reżistenza robotiċi jagħtu produzzjoni ta 'kull xahar li taqbeż il-100,000 m².
Traċċabilità tal-Materjal:Folji tal-azzar miksuba minn imtieħen b'rapporti verifikati tal-kompożizzjoni kimika; densità tal-qalba vverifikata permezz ta 'ttestjar tal-lott.
Tpinġijiet tal-Ħanut:It-tim tal-inġinerija jipprovdi pjanijiet ta 'tqassim CAD, skedi tal-għoli tal-pedestall, u ottimizzazzjonijiet tat-tqattigħ ibbażati fuq tpinġijiet arkitettoniċi.
Ippakkjar tal-Loġistika:Pannelli f'munzelli fuq il-fumigazzjoni-pallets tal-injam ħielsa, li jiċkienu-imgeżwer b'membrani li ma jgħaddix ilma minnu, u rinfurzati għat-trasport tal-merkanzija mill-oċean.
Mistoqsijiet Frekwenti
Q: Kif niddetermina l-klassifikazzjoni tat-tagħbija korretta għall-art tal-kamra tas-server tagħna?
A: Ibbaża l-għażla tiegħek fuq l-itqal piż tat-tagħmir wieħed (bħal rack tas-server kompletament mgħobbi jew kabinett tal-batterija) flimkien mad-dinamika tal-installazzjoni. Għal xtillieri standard ta 'intrapriżi taħt 1,000 kg, sistema ta' Tagħbija Tqila ta 'Grad CISCA (11.1 kN / 2,500 lbf) b'sulfat tal-kalċju jew qalba tal-konkrit rinfurzat hija rrakkomandata biex tirrestrinġi d-deflessjoni tal-pannelli taħt ir-roti caster rolling.
Q: X'inhi d-differenza bejn il-pannelli mimlija-konkrit u bis-sulfat tal-kalċju?
A: Il-pannelli tal-azzar mimlija-konkrit joffru riġidità strutturali għolja, reżistenza għall-impatt, u kost-effiċjenza. Il-pannelli tas-sulfat tal-kalċju jipprovdu tnaqqis akustiku superjuri, sensazzjoni tat-mess aktar densa, kapaċitajiet ogħla ta 'tagħbija aħħarija, u proprjetajiet inerenti tal-qalba mhux-combustible għal faċilitajiet ta'-densità għolja.
Q: Kif timmaniġġja s-sistema l-ertjar u l-iskarigu elettrostatiku?
A: Il-pannelli jgħaqqdu elettrikament mal-irjus tal-pedestall permezz ta 'gaskits konduttivi jew kuntatt dirett tal-metall. Pedestalli jorbtu f'netwerk ta 'grilja ta' l-ert tar-ram bl-użu ta 'klampi mekkaniċi jew tejp tar-ram, u jżommu r-reżistenza tal-passaġġ-sal-l-art fil-limiti ta' sikurezza standard.
Q: X'inhu l-ħin standard għall-ordnijiet tal-proġetti bl-ingrossa?
A: Il-ħin taċ-ċomb tal-produzzjoni jvarja minn 15 sa 25 jum, skont il-volum tal-ordni u l-qtugħ tad-dwana. Vjeġġi parzjali jistgħu jiġu skedati għal -skala kbira ta' ċentri tad-dejta biex jaqblu ma'-tragwardi tal-kostruzzjoni fuq is-sit.
Q: Jistgħu xtillieri tqal tas-server jiġu mċaqalqa fuq rolling casters madwar din l-art?
A: Iva. Is-sistema tiflaħ tagħbijiet rolling speċifikati taħt il-linji gwida CISCA (ittestjati b'tagħbija ta '1,000 lb fuq 10,000 ċiklu). Hardboard protettiv jew folji tal-binarji huma rakkomandati waqt armar tqil inizjali biex jipprevjenu grif tal-wiċċ fuq finituri HPL.
